【展商推薦】與?？乒怆娨黄鹛剿髅骊?線陣相機的秘密
隨著全球工業4.0概念的興起和智能制造的發展，機器視覺技術正快速應用于工業領域，工業視覺應用逐步有引領智能制造的勢頭。
工業相機是機器視覺系統必不可少的核心組件，根據不同的類別有不同的分類標準。按傳感器的結構特性分類，可分為面陣相機與線陣相機兩種。其中，面陣相機是以面為單位來進行圖像采集，可以一次性獲取完整的目標圖像，并能及時進行圖像采集的相機。在目標物體的形狀、尺寸，位置等方面的應用上發揮著至關重要的成像作用。
隨著技術的發展和需要，面陣相機按照其圖像傳感器的結構或排列方式的不同，分為幀轉移、隔列轉移、線轉移以及全幀轉移四種類型，每種類型都有著各自的特點。
面陣相機：實現的是像素矩陣拍攝。相機拍攝圖像中，表現圖像細節不是由像素多少決定的，是由分辨率決定的。分辨率是由選擇的鏡頭焦距決定的，同一種相機，選用不同焦距的鏡頭，分辨率就不同。?像素的多少不決定圖像的分辨率（清晰度），那么大像素相機有何好處呢？答案只有一個：減少拍攝次數，提高測試速度。
線陣相機：顧名思義是呈“線”狀的。雖然也是二維圖像，但極長。幾K的長度，而寬度卻只有幾個象素的而已。一般上在兩種情況下使用這種相機：
被測視野為細長的帶狀
多用于滾筒上檢測的問題
需要極大的視野或極高的精度
在第二種情況下（需要極大的視野或極高的精度），就需要用激發裝置多次激發相機，進行多次拍照，再將所拍下的多幅“條”形圖象，合并成一張巨大的圖。因此，用線陣型相機，必須用可以支持線陣型相機的采集卡。?
面陣相機：應用面較廣，如面積、形狀、尺寸、位置，甚至溫度等的測量。
線陣相機：主要應用于工業、醫療、科研與安全領域的圖象處理。典型應用領域是檢測連續的材料，例如金屬、塑料、紙和纖維等。被檢測的物體通常勻速運動?,?利用一臺或多臺相機對其逐行連續掃描?,?以達到對其整個表面均勻檢測?？梢詫ζ鋱D象一行一行進行處理?,?或者對由多行組成的面陣圖象進行處理。另外線陣相機非常適合測量場合，這要?dú)w功于傳感器的高分辨率，它可以準確測量到微米。
面陣相機：可以獲取二維圖像信息，測量圖像直觀。
線陣相機：一維像元數可以做得很多，而總像元素較面陣相機少，而且像元尺寸比較靈活，幀幅數高，特別適用于一維動態目標的測量。而且線陣分辨率高，價格低廉，可滿足大多數測量現場要求。
01.
Introducition
參展企業介紹
合肥?？乒怆?/em>
02.
Production
主推產品1

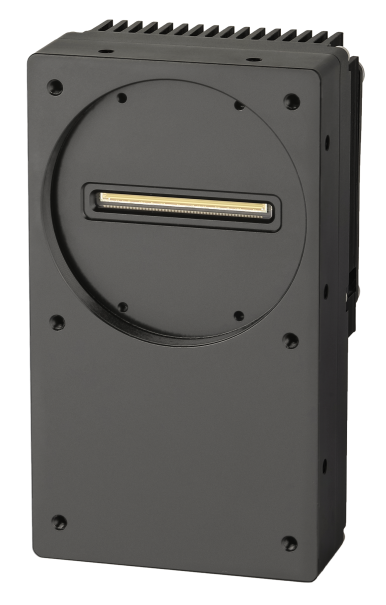

8K彩色TDI線掃描相機
PL8KCL-30KF
03.
Production
主推產品2

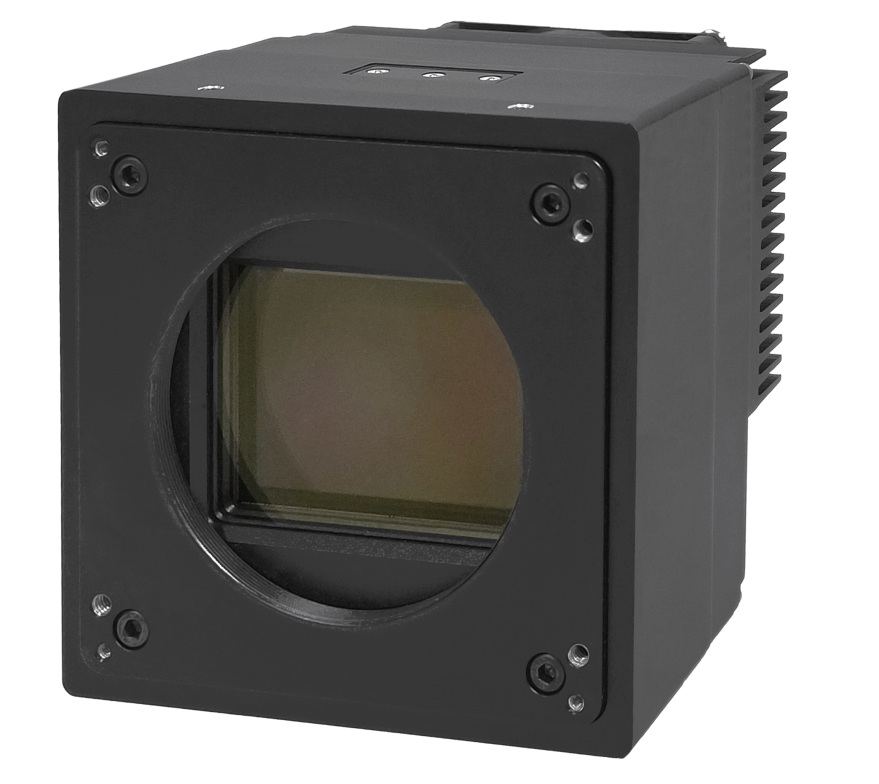

6.04億像素位移工業面陣相機
TTS604MCXP-6M/C
6.04億像素位移面陣相機TTS604MCXP-6M/C擁有6.04億超高分辨率
2
CoaXpress標準接口
3
最大幀率可達6.02fps（標準位移模式最大幀率1.5fps）
4
3.76*3.76μm像元
5
具備缺陷像素校正功能
6
支持電制冷（低于環境溫度20℃），暗電流下降88%，使得長時間曝光噪聲更低，成像質量更穩定。
7
該產品在標準位移模式下，通過4次像素位移，一次采集4幅1.51億像素圖像，生成高達6.04億像素的高質量圖像
8
除4倍分辨率標準模式外，還可根據檢測需要設置不同模式，實現更高分辨率疊加。
目前已廣泛應用于屏幕、半導體、電子元器件等檢測、高精度測量、科研應用等領域。
參考資料：科技味知先覺
