熱浪來襲

制造車間將如何應對酷暑？

酷暑已至

自今年6月以來，全國多數地區都持續升溫。

據國家氣候中心監測顯示，今年6月以來（截至7月12日），我國平均高溫日數5.3天，較常年同期偏多2.4天，為1961年以來歷史同期最多。

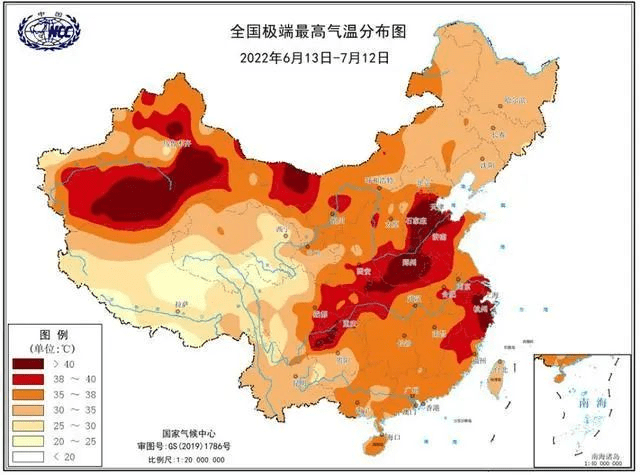

2022年6月13日至7月12日全國極端最高氣溫分布

對于制造業來說這意味著

車間桑拿間又要“開業”了

四十多度高溫工作環境

是車間工作者的噩夢

而更令人頭疼的

則是車間設備的過熱問題

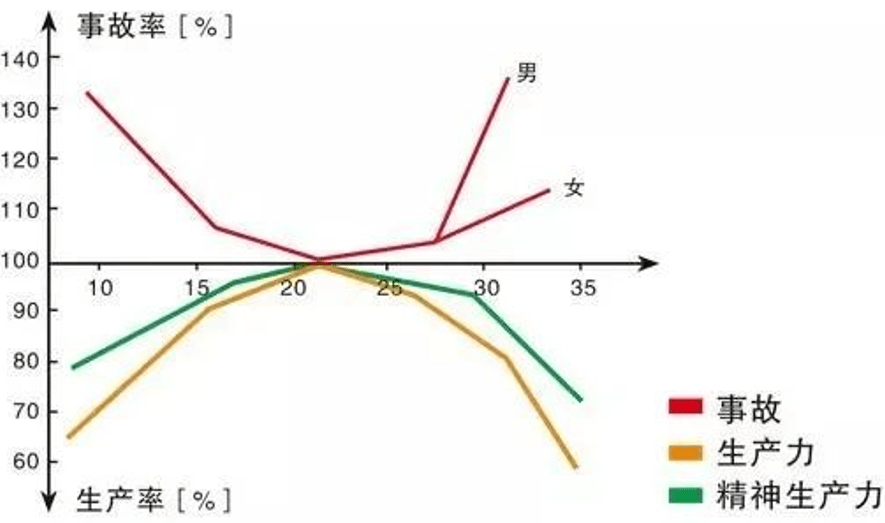

有數據表示，高溫環境也影響事故的發生率，溫度為20-24℃左右時事故發生率最低，當溫度高于30℃或降到10℃以下時，事故發生率將大幅增加。給工廠“降溫”早已被大家提上日程。

圖源網絡，侵刪

車間內部有著眾多基礎設施組件及生產成線，一般車間降溫可以通過工業風扇、工業空調等外部設備調整車間整體環境溫度甚至可以通過調節存儲硬件、云基礎設施使用從而達到降溫的目的。這些微小的變化可以共同減少生產車間的功耗，顯著節省能源。

但這無可避免產生新的問題，對于以上設備的持續電力供應必將會推高車間運營成本，那么，除了上述這些常規的手段，是否能從生產設備這個源頭上進行優化來更好降低能源成本、提高整體能源效率來應對高溫天呢？

降低風扇及其它散熱設備的能耗是不錯的選擇。

倍福最新推出的 MX 系統是一款模塊化自動化組件，凝聚了倍福在控制柜制造方面擁有的豐富經驗以及倍福在其它所有產品領域的專業知識，采用防護等級高達 IP67 的全新外殼系統，可以直接安裝在機器設備上。由此打造出來的解決方案可以完全取代控制柜中安裝的傳統自動化系統，減少設備占地面積，降低風扇及其它散熱設備的能耗。倍福作為 PC 控制技術的領導者，在自動化領域再次掀起了一場顛覆性革命，為無控制柜設備設計樹立了新的標桿。

MX 系統采用模塊化設計

最初的可編程邏輯控制器只能處理設備和系統輸入輸出信號的關系，而現在基于 PC 的控制技術可以實現現代制造工藝中的所有自動化功能。I/O、驅動技術、安全技術、數據輸入、與上位系統的連接，甚至圖像處理任務，全部都由中央控制器處理。隨著需要處理的任務持續增加，盡管電子電力器件的體積已經在不斷變小，性能也更加強大，甚至還集成了安全功能，但控制柜的體積卻仍舊無法減小。情況甚至還恰恰相反，附加的自動化設備功能不斷增加了控制柜中專用功能組件的數量。

傳統控制柜

通常可以分為幾個不同的功能區：

• 電力供應、熔斷器保護和配電

• 輔助電壓的產生和熔斷器保護

• 帶有輸入輸出的控制系統

• 電機控制

• 現場設備連接層

如果我們對比一下過去數十年里使用的控制柜技術，就會發現，包括上述功能區域的傳統控制柜基本結構幾乎沒有發生變化 — 無論是部件的數量還是尺寸?，F(xiàn)在，控制柜內各部件的安裝接線工作仍然需要人工完成，并需要在控制柜的各個區域內部以及區域之間建立電氣連接。倍福認識到，只有所有設備或功能單元都使用統一的接口，才能夠一勞永逸地減少接線工作。我們的目標不僅是通過數字化和自動化提高控制柜的設計和制造效率，而且要完全取代傳統控制柜。因此，我們開發了 MX 系統，它是一款模塊化的自動化組件，它配備標準的電氣和機械接口，通過底板插接模塊。

NO · 1

EtherCAT 用作整個系統的標準接口

EtherCAT 是自動化領域成熟的全球通信標準，具有獨特的“on-the-fly”運行機制，構成了 MX 系統標準接口的技術基礎。EtherCAT 能夠用幾乎所有類型的拓?fù)浣Y(jié)構和順序?qū)⒋罅?I/O 模塊、驅動器等組件連接至控制器，同時可以集成功能安全。EtherCAT 分布式時鐘功能能夠?qū)崿F(xiàn)系統中所有組件的高精度同步，其偏差小于 100 ns。通過豐富的 EtherCAT 診斷功能可以盡早檢測、定位和消除所有故障，確保系統通信的穩定。

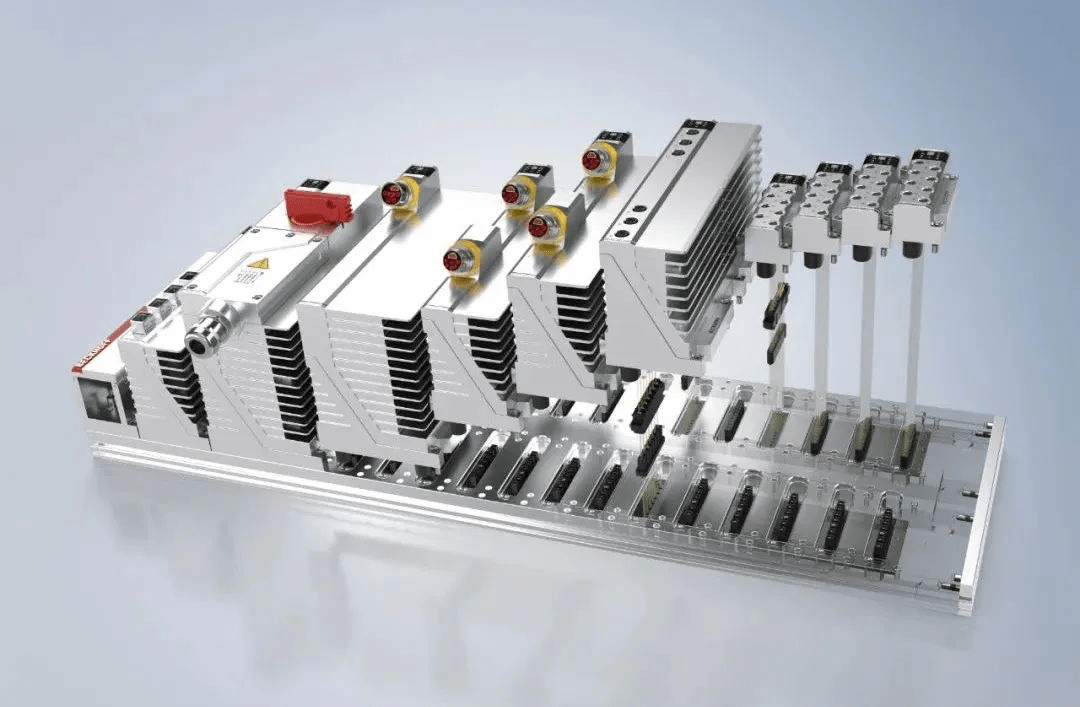

MX 系統采用模塊化設計

EtherCAT 可以滿足所有數據傳輸需求，僅需一個總線系統就足以滿足內部系統通信以及外部擴展的需要，這些擴展也可以通過 EtherCAT P 連接。EtherCAT P 是基于 EtherCAT 技術的單電纜自動化擴展方案，將數據通信與供電整合在一根電纜中。MX 系統內除了 EtherCAT 接口之外，只需要再加一個電源接口，即僅需內置兩個接口。第一個接口用于 24 和 48 V DC 安全特低電壓供電以及傳輸 EtherCAT 協議。單個數據接口上同時集成了不同的電壓以及信號。第二個接口用于輸出最高 530 V AC（3 相，加上中性線和 PE 線）的電源電壓以及最高 848 V DC 的驅動系統直流母線總線電壓。

NO · 2

堅固耐用的底板解決方案

是完全取代傳統控制柜的基礎

MX 系統的連接器與 PCB 背板一起封裝在堅固耐用的鋁型材壓鑄外殼中，上面可以插接各個功能模塊。這種由外殼和電力電子器件構成的單元被稱為底板，它除了配備機械外殼之外，還包含背板，一方面用于控制電壓和通信，另一方面用于供電。底板和模塊組合后的防護等級可達 IP67，采用被動散熱，工作溫度范圍為 0...50°，從而可以直接安裝在機器設備上，無需額外的保護外殼。因此，不再需要使用手動組裝的中央控制柜。MX 系統組件的裝配非常簡單，只需一個工具就能夠?qū)⑺心K擰到底板上。

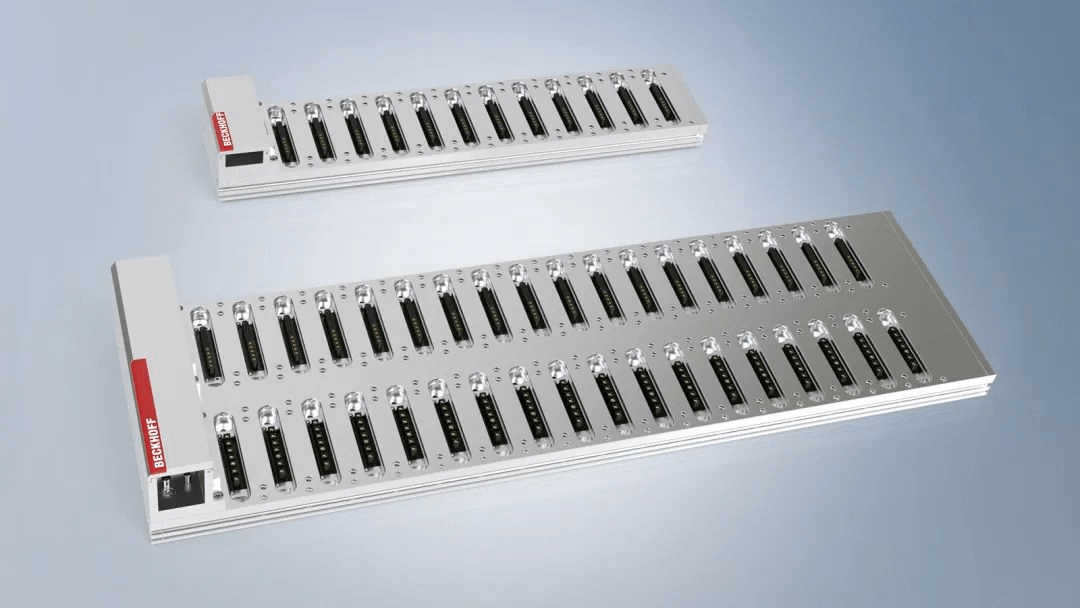

帶數據接口或帶數據和電源接口

的不同版本的底板可以用于滿足不同的應用需求

底板可以輸出的最大電流為 63 A，其中 30 A用于安全特低電壓，能夠滿足大部分的自動化需求。底板的初始長度限制為 1 米，配備 24 個系統模塊槽位。集成的“后勤”系統可以記錄和監測溫度和濕度等環境參數，以及底板內的振動和沖擊情況。

底板有不同的版本可供選擇。緊湊型控制解決方案可以通過高度僅為 110 毫米的帶有功能模塊數據接口的 1 排版本底板接入主電源來實現。所需的 24 V 電源和工業 PC 都包含在功能模塊中。2 排版本的底板包括數據接口和底層電源接口。倍福將推出更多的底板版本，比如排內混合各種接口的版本，以及可以布置為三排的擴展版本，用于插接性能更強大的驅動模塊。

NO · 3

適用于所有控制功能的模塊

MX 系統底板完全取代了傳統控制柜中各個組件間的接線，是自動化領域真正的創新。功能模塊相當于傳統控制柜中通常安裝的各個組件。但它們并不是 1:1 的替代關系，因?yàn)槎鄠€(gè)控制柜的功能可以被整合到一個功能模塊中。每個模塊內都已經集成了各種功能，包括出線熔斷器和連接器，如果需要更高的功率等級，則可以通過 M8 和 M12 信號連接器或倍福的 ECP/ENP 系列連接器提供。此外，很多電源模塊都集成有輸入接口，為執行機構的傳感器供電。所有這些解決方案都是倍福與在各行業處于領先地位的客戶緊密合作開發而成的。

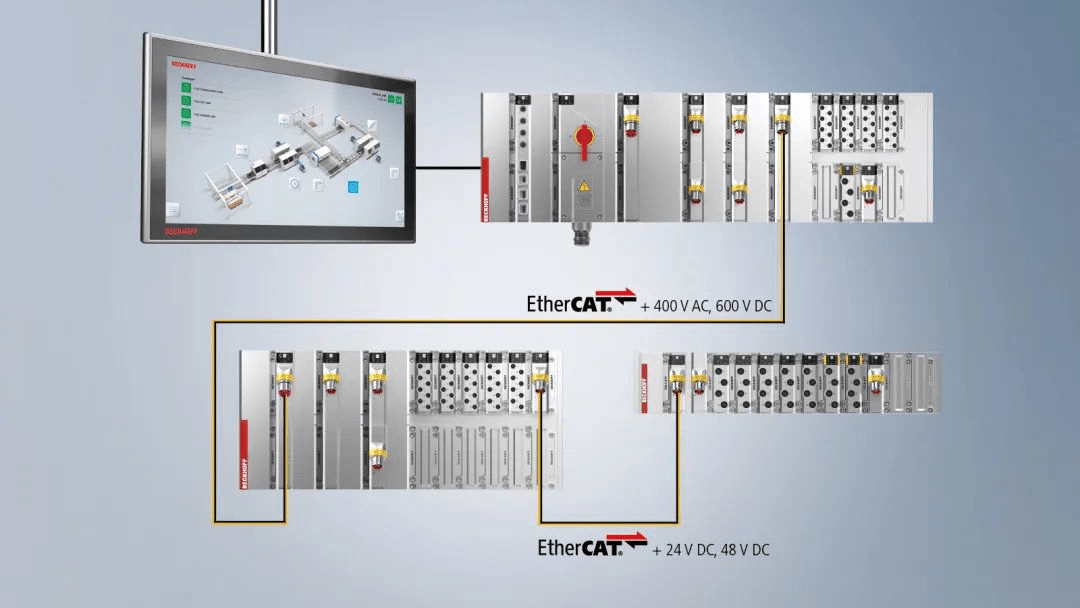

通過 MX 系統和 EtherCAT，傳統的集中式控制方式變成了分散控制的分布式控制平臺

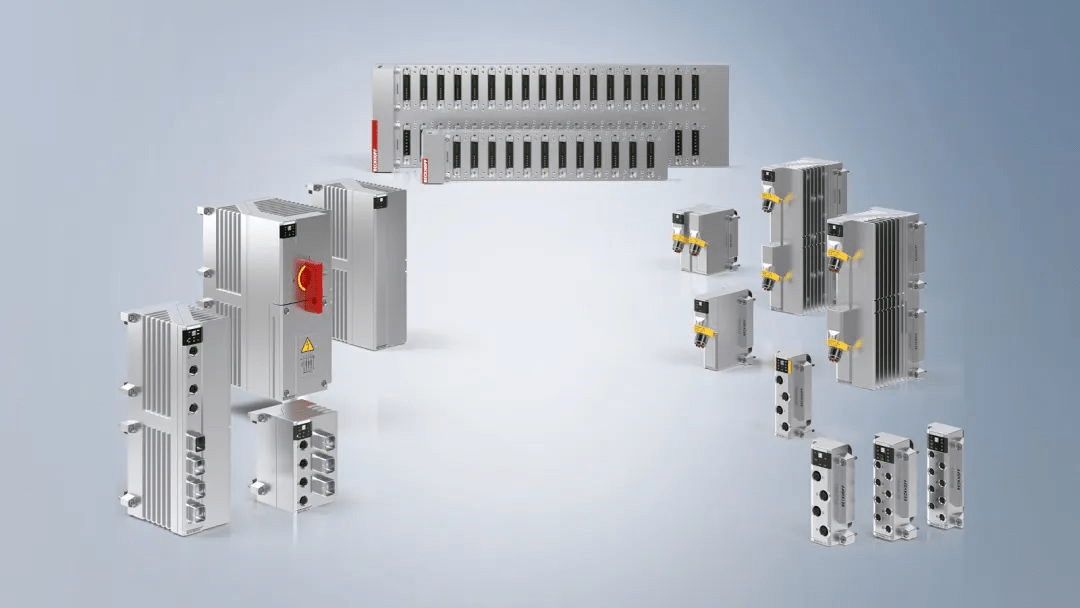

熱插拔功能模塊涵蓋了設備上所需的所有功能，分為工業 PC、總線耦合器、I/O 和運動控制、繼電器以及系統產品領域。它們都是基于倍?；?PC 和 EtherCAT 的控制和驅動技術的成熟產品。該產品系列已經擴展到包括用于直接切換單相或三相交流執行機構的功能，如異步電機或電加熱器。倍福的運動控制產品系列已經進一步拓寬到變頻器。新產品還包括為控制功能提供所需基礎架構的系統模塊，例如，24 和 48 V DC 的開關電源、UPS 模塊和以太網交換機。

此外，倍福還開發了采用混合設計的模塊，包括供電模塊，它是一個將主電源接入點、主開關、電源濾波器、電能測量技術、剩余電流測量和 24 V DC 電源集成于一體的功能模塊。另一個典型產品是 EtherCAT P 輸出模塊，它配備了用于保護超低電壓和低電壓線路的熔斷器。

如果一個功能需要由安裝在傳統控制柜中的設備進行映射，則可以使用底板擴展功能模塊，它可以將底板延伸到右外側，保護安裝在里面的 IP20 設備，并可為數據接口和電源接口以及 EtherCAT 接口供電。系統模塊與其它所有功能模塊一樣，本身也是 EtherCAT 設備。因此，可以直接通過設備控制器進行控制、分析實際數值以及詳細診斷。
