助力油田生產減負增效——注水站無人值守控制系統解決方案
01
應用背景
中石化集團勝利油田分公司孤東采油廠東六注水站在2019-2020年的注水系統改造工程中，完成了配套部分與改造內容相關的生產信息化工作。主要實現了注水泵及輔助設備的生產參數采集及超限報警。缺少控制調節及自動保護功能，頻繁的調節工作仍需依靠職工現場完成，無法實現注水站無人值守運行，此次改造已達到無人值守目標。
注水站自控系統建設不是一步到位，而是伴隨改造工程由不同的集成商在之前系統上擴容搭建，從系統架構到硬件配置再到軟件設計的施工標準均不統一，造成后期運行故障頻發，運維難度大。
本設計方案按照《中國石化集團勝利石油管理局有限公司企業標準》中生產數據自動化采集系統建設規范注水部分要求，標準化硬件選型、軟件功能化設計，使改造后的注水站數據采集系統更加完善、可靠，后期維護簡潔便利，為注水站庫實現無人值守提供基礎條件。
02
存在的問題
系統繁雜
由于往期改造項目中系統擴容等原因，導致了注水站同一套PLC系統分布在多個機柜，且由于不同承包商施工方法、接線規則、編程習慣、測點命名等各不相同使得系統繁雜、維護困難、故障點頻發。
模塊老化
因PLC系統各模塊利舊使用年限相差較大，部分模塊老化嚴重、兼容難度大，使得現有數據采集系統不穩定，易出現數據錯誤，從而引發聯鎖停泵導致生產事故。
程序混亂
大部分系統在經歷多次改造后，原有程序均丟失注釋，運維和后續改造項目技術人員上載程序沒有注釋，無法在原程序基礎上繼續添加、更改點位。
在前期改造中由于各承包商技術人員編程習慣不同，導致系統程序編寫多種多樣，控制邏輯標準不一致。
缺少原程序且無備份，PLC CPU一旦損壞，更換CPU后，原程序丟失導致系統無法及時恢復。
配電柜無法實現自控
功能不足，現潤滑油泵和冷卻水泵配電柜無聯鎖啟停功能。
空間不足，無法安裝智能電表、電流互感器等設備。
觸點不足，內部交流接觸器無備用觸點，無法采集運行狀態。
標識不足，部分線纜老化且標識不清，無法線路改造。
監測點位不完善
部分注水站因改造較早導致監測點位采集不全；
現有配電柜無法改造導致配套流程監測點位不完善。
03
系統架構設計

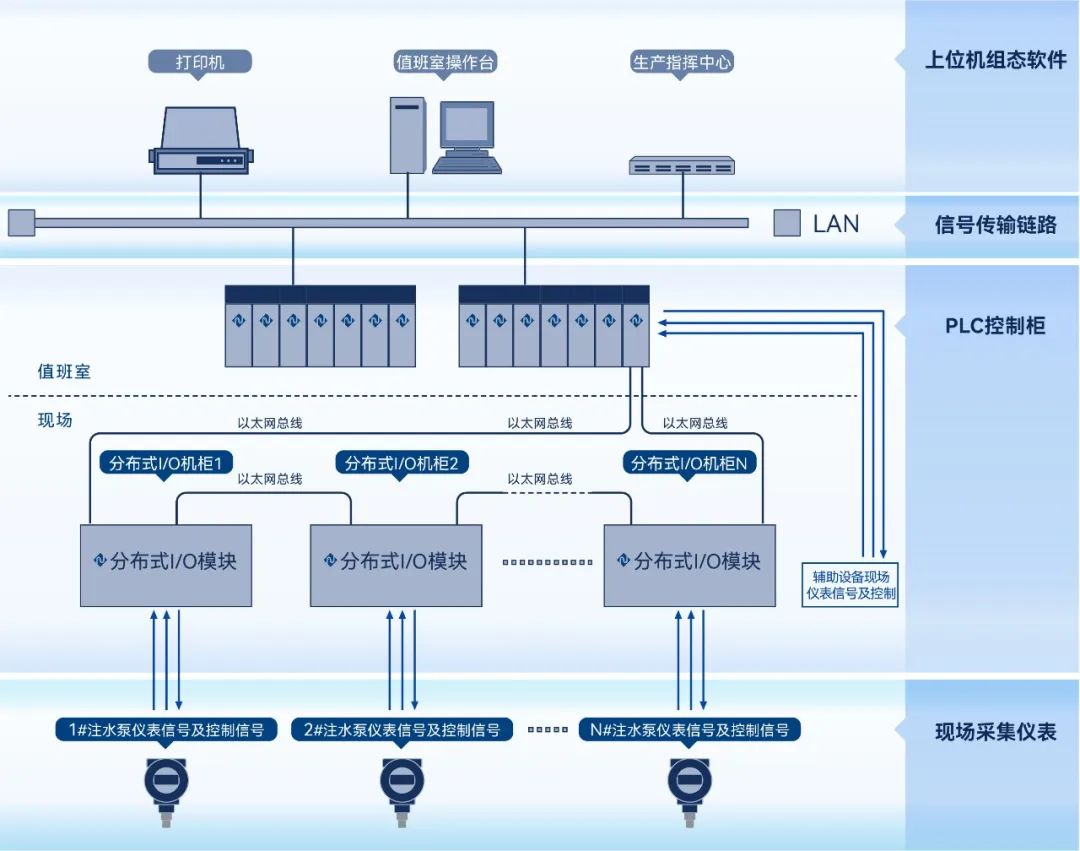

系統架構說明
（1）現場儀表通過信號線纜接入本地分布式I/O機柜，分布式I/O機柜與PLC機柜采用環網通訊方式，一旦鏈路斷開不影響整體通訊，實現數據穩定可靠的采集與控制。
（2）配套流程的信號傳輸用多芯屏蔽電纜直接敷設到值班室主PLC機柜。
（3）流量計及電表485信號用2*1.5屏蔽電纜直接敷設到值班室主PLC機柜，同類型485儀表采用手拉手的連接方式。
（4）監控室監控軟件完成數據顯示、存儲、報警、聯鎖控制等功能，實現數據上傳監控中心服務器，并接受監控中心SCADA系統指令。

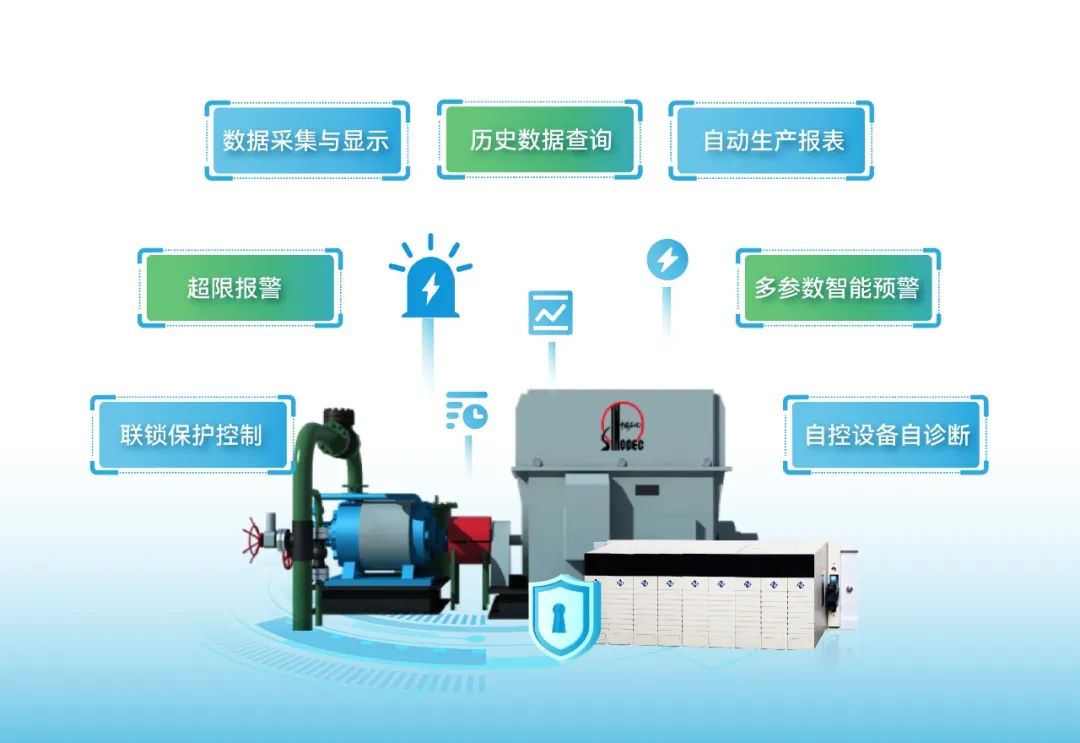

本設計方案實現離心式高壓注水泵站數據采集與顯示、超限報警、聯鎖保護控制、歷史數據查詢、自動生產報表、多參數智能預警、自控設備自診斷等功能。
04
控制系統方案介紹
針對該注水站目前存在問題，本次改造方案將整個注水站庫根據工藝流程進行模塊劃分，各模塊進行硬件標準化選型、軟件模塊化設計。具體實施如下：
A

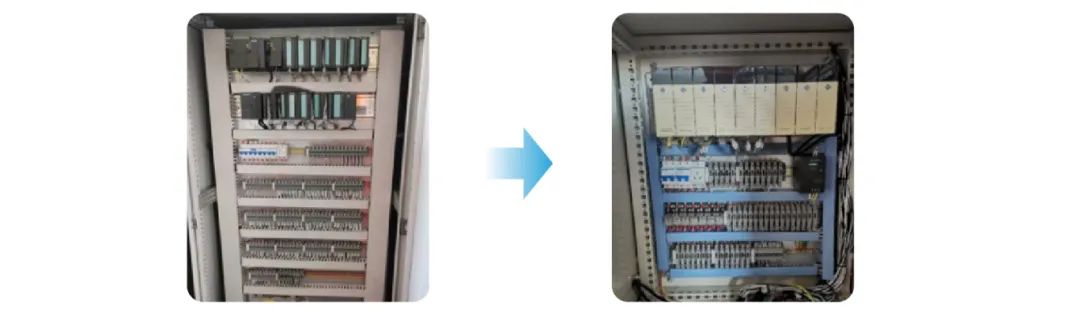

老舊PLC系統升級改造與注水規范適配設計
對于使用年限久、故障頻發的PLC系統進行更換，并按照注水規范重新設計。
B

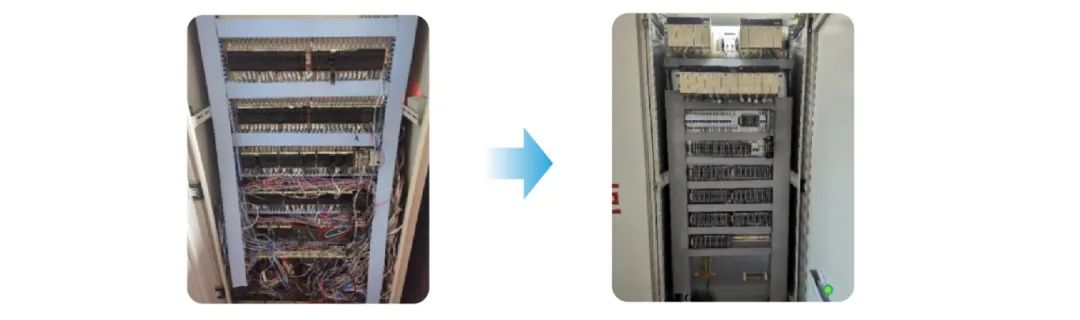

標準化PLC機柜內部接線
對于PLC機柜內部接線標準化施工，機柜內部接線，外部來線與既定標準相對應，施工接線圖紙報信息中心存檔。
C
PLC程序重構規范
對于PLC程序重新設計編寫，內部程序塊、變量等做好詳細注釋，改造完成時備份程序，便于后期運維及新上項目的接入。
D

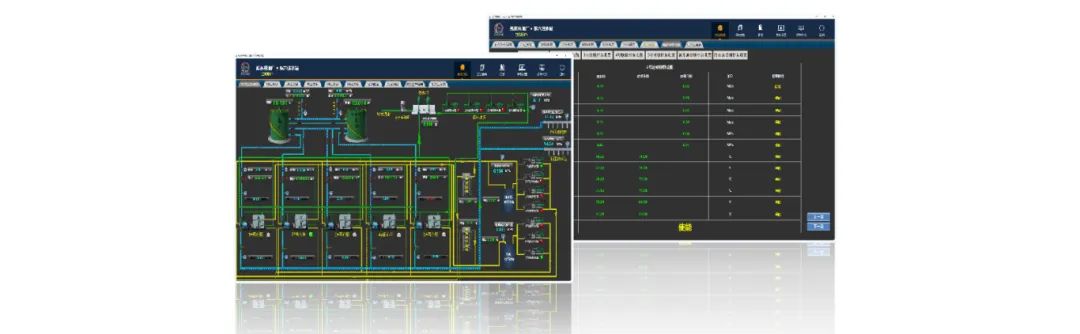

上位機人機界面優化

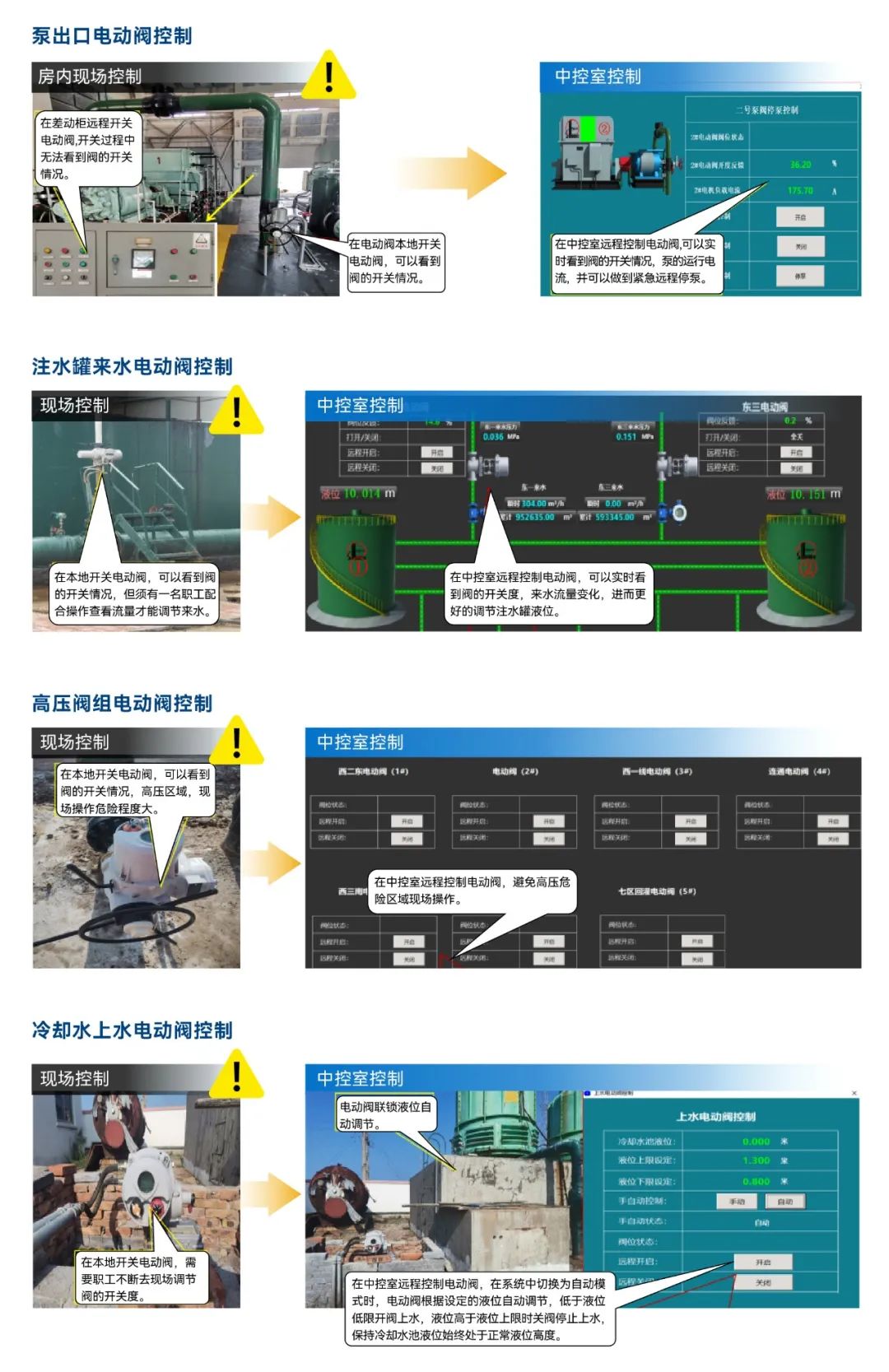

優化人機界面，對于上位機軟件點表根據定義好的標準重新編寫，將注水站上位機流程、數據展示、報警設定、聯鎖參數等畫面統一規劃，做到簡潔明了，便于操作人員使用。

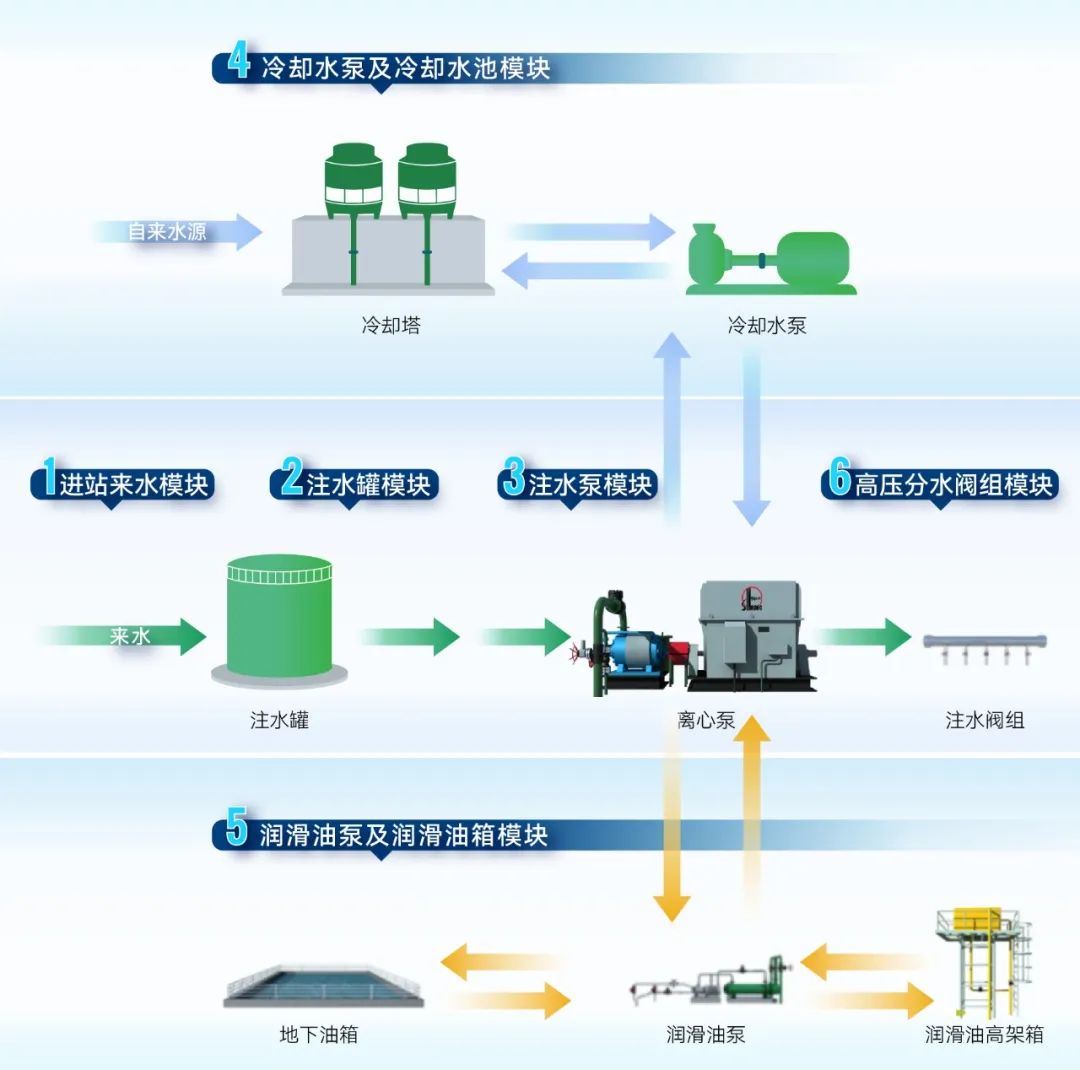

根據注水站現場工藝功能劃分6個功能模塊，具有相同工藝功能的設備劃分為一個功能模塊，其它配套流程采集點劃分為一個模塊。
05
控制系統解決方案
CPU性能 >>>
CPU401-0531采用ARM Cortex A9處理器；
網絡冗余>>>
單網口，10/100/1000自適應；
對外接口>>>
集成2路RS485；

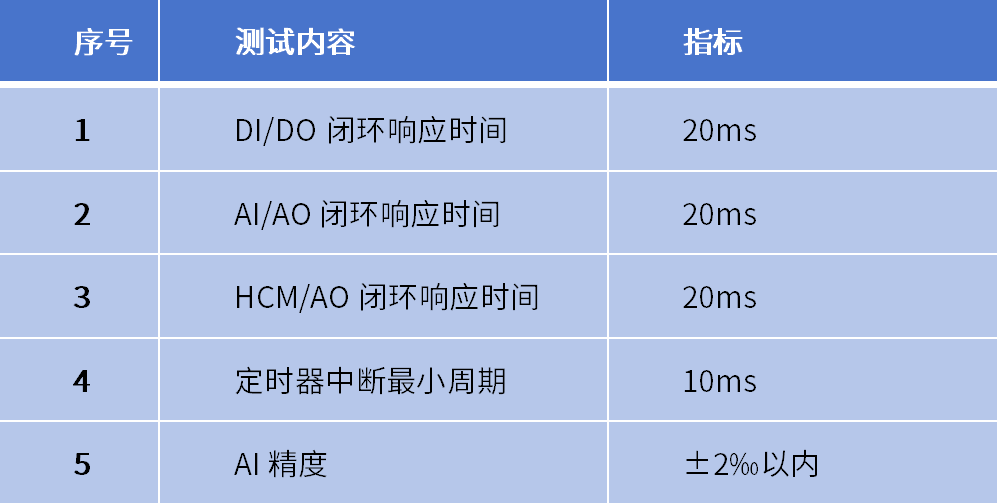

性能指標>>>

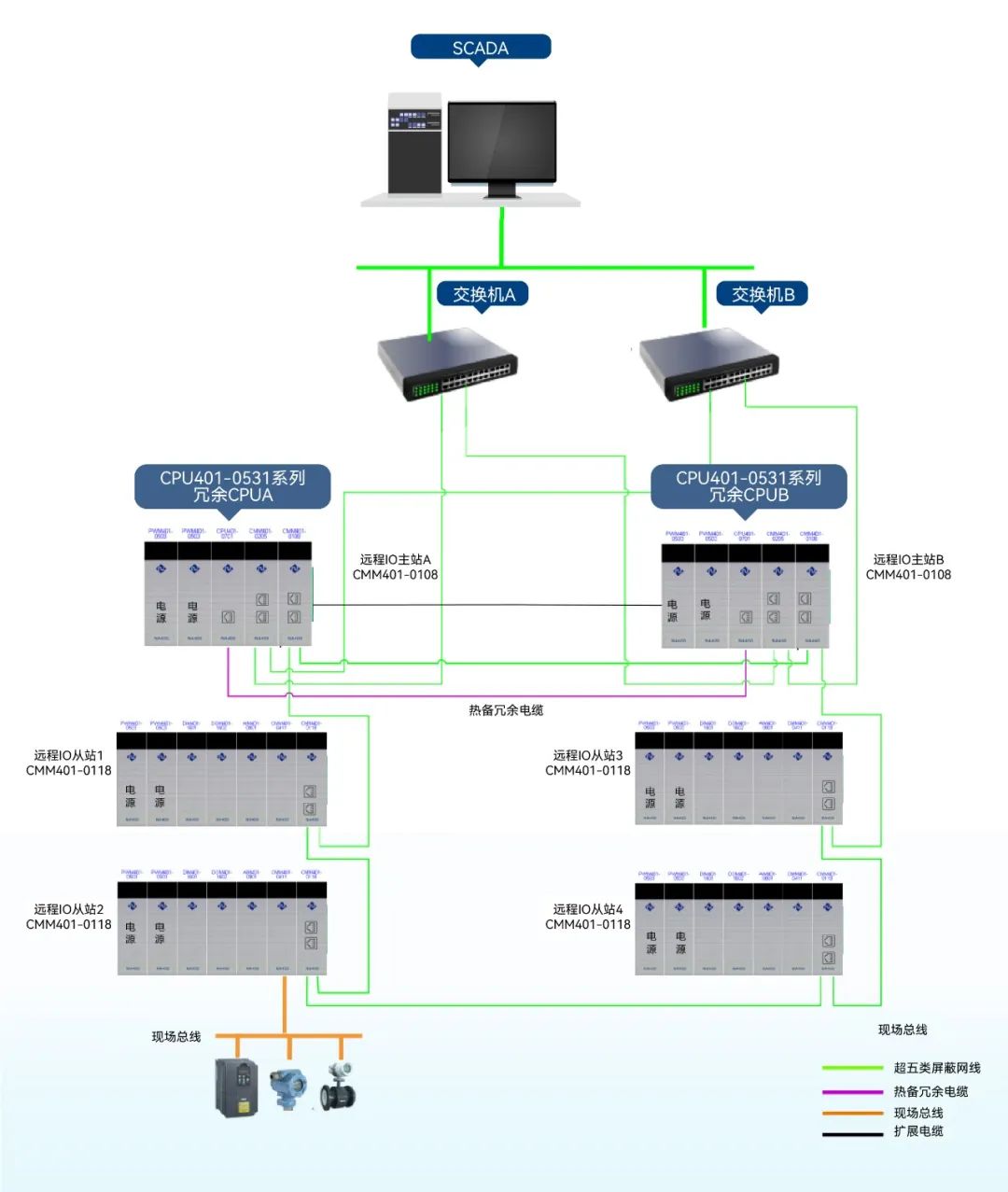

拓撲圖 >>>
傲拓科技將持續聚焦石油石化行業需求，推動PLC技術與物聯網、邊緣計算的深度融合，拓展在油氣生產、儲運、煉化等場景的應用邊界，助力企業實現?安全、高效、低碳?的數字化轉型。
